競泳システム

バックアップ用グリップスイッチシステム

レーンボックスとグリップスイッチを用いた手動計時によるバックアップ用グリップスイッチシステム。

※トランクケースはオプション品です。

競泳システム

レーンボックスとグリップスイッチを用いた手動計時によるバックアップ用グリップスイッチシステムです。バックアップ用の競泳用自動審判計時装置(プリンティングタイマー)と接続して使用します。1レーンにつき、3名の計時員がグリップスイッチで手動計時(プリンティングタイマーに信号入力)を行うことにより、ルールに基づいた計時処理を行います。【世界水泳連盟(World Aquatics)ルール適合】

  • グリップスイッチ 5.5m GS-72(受注生産品)
    グリップスイッチ 5.5m GS-72(受注生産品)
  • 【参考】グリップスイッチスタンド(オプション)受注生産品
    【参考】グリップスイッチスタンド(オプション)受注生産品

レーンボックスとグリップスイッチによる計時方法

世界水泳連盟(World Aquatics)ルール:①~③

① 3個のグリップスイッチのうち、2個が同時で他の1個が異なる場合
→ 2個が同時にスイッチを押した時間を公式時間とします。

② 3個のグリップスイッチでそれぞれ異なる入力があった場合
→ 2番目にスイッチを押した時間を公式時間とします。

③ 3個のグリップスイッチのうち、2個のみ入力があった場合
→ 2個のグリップスイッチを押した平均時間を公式時間とします。

④ 3個のグリップスイッチのうち、1個のみ入力があった場合
→ その時間を採用します。

※④は世界水泳連盟(World Aquatics)ルール外ですが、やむを得ず計時員が1名の場合でも対応できる仕様です。

システム構成(10レーンの場合)

レーンボックス LB-10M 12台(No.0~9・スタートボックス用・予備用含む)

グリップスイッチ(5.5m)

GS-72

30本

オプション

PT-9000~LB-10M間接続ケーブル

※数量や長さは設置状況により異なる場合があります。

1本

PS-1400MB~LB-10M間ケーブル

※数量や長さは設置状況により異なる場合があります。

2本

PT-9000~JB(ジャンクションボックス)間接続ケーブル

※数量や長さは設置状況により異なる場合があります。

1本

LB-10M~JB(ジャンクションボックス)間接続ケーブル

※数量や長さは設置状況により異なる場合があります。

1本

※ 構成品の仕様は実際の設置状況により異なる場合があります。
※ グリップスイッチスタンドはオプションです。ご希望に応じて別途お見積いたします。

関連製品

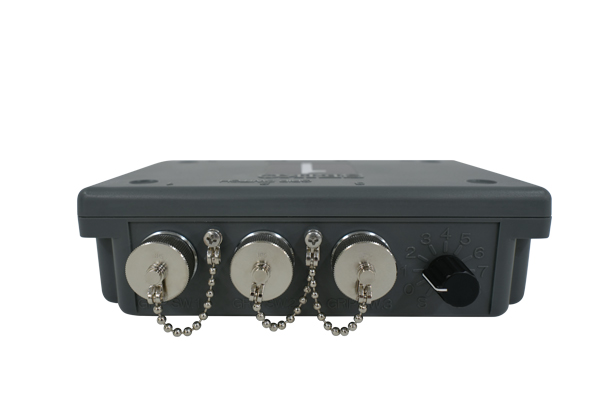

LB-10M レーンボックス

外形寸法

W170×H50×D100mm(突起部除く)

ケース

ABS製 濃グレー

質量

約450g

電源

プリンティングタイマー(PT-9000)より供給

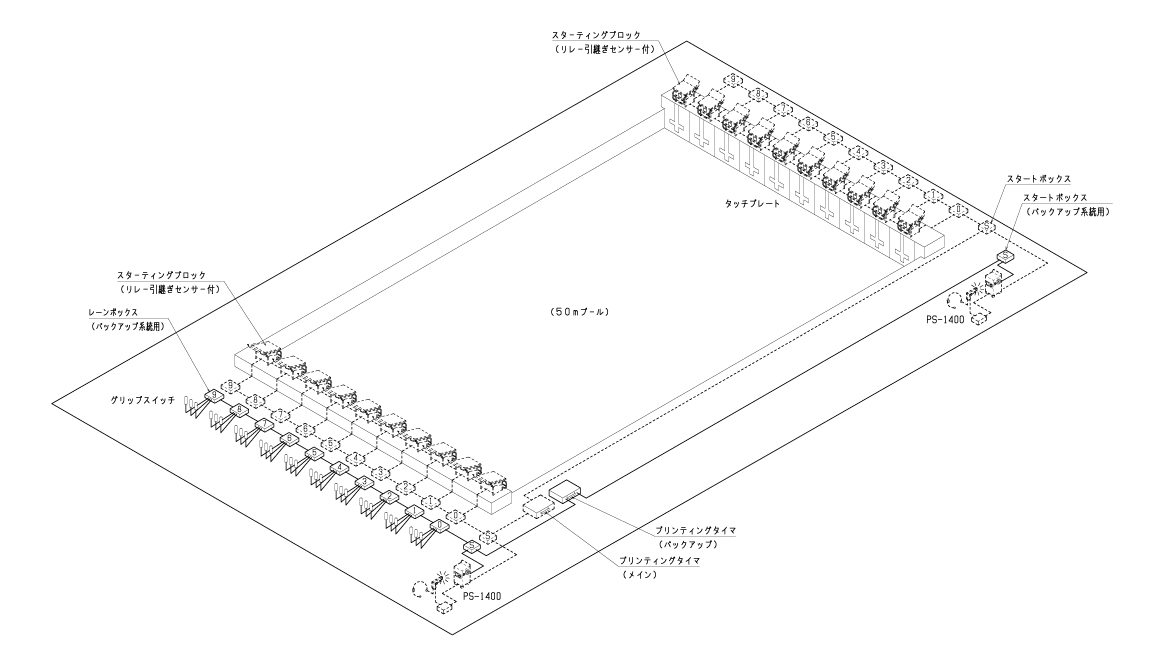

※上記はのシステム構成図の一例です。
※上記はのシステム構成図の一例です。
